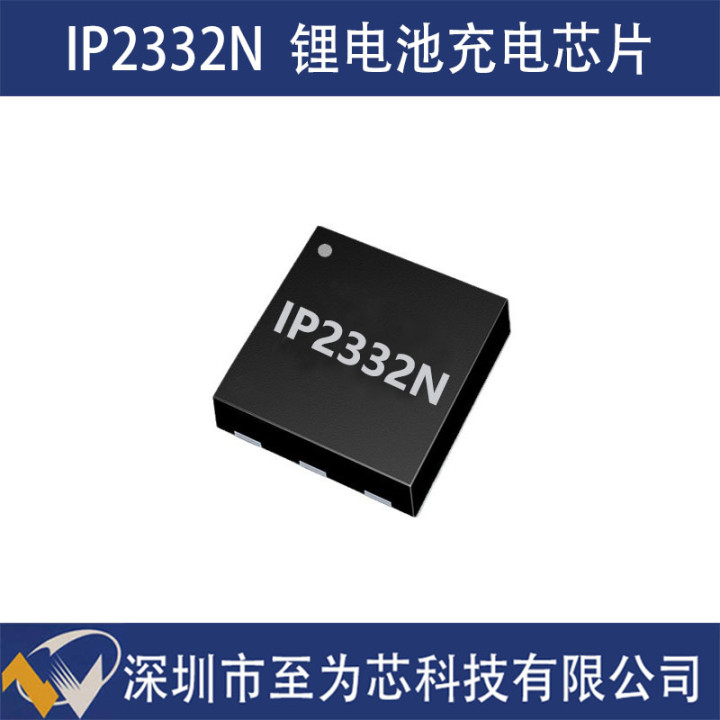

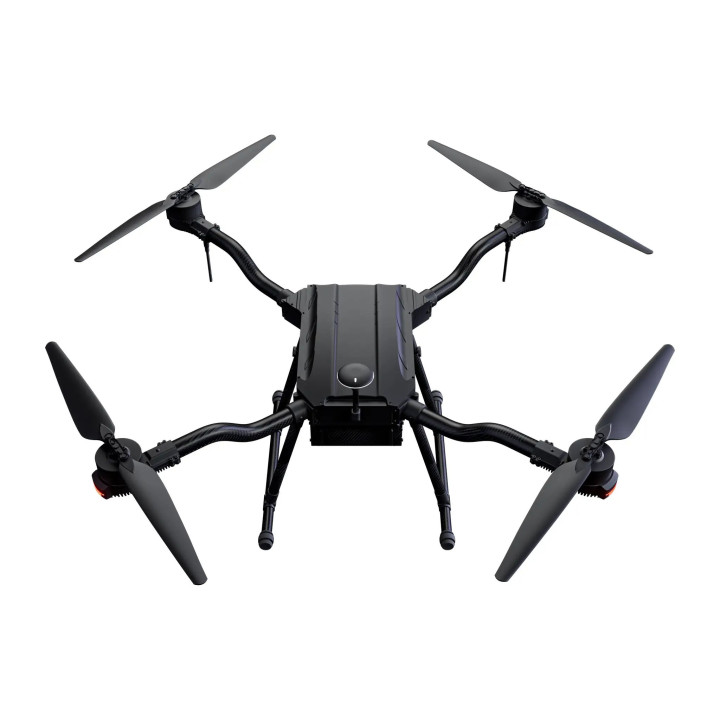

英集芯IP2332N是一款应用于TWS耳机充电仓、智能穿戴设备、无人机、电动工具的单节锂电池DC-DC充电芯片。支持标准锂电池（4.20V）及磷酸铁锂电池（3.5V～4.4V定制电压），输入耐压高达30V，最大充电电流2.4A。内置功率MOSFET，减少外部元件数量，简化PCB设计，降低BOM成本。开关频率500KHz，平衡效率与电磁干扰（EMI）表现。支持2路LED灯显，LED1具备恒流输出功能及呼吸灯定制，LED2指示充电进程。采用ESOP8封装，适配小型化设计需求。
一、核心架构：同步开关降压，兼顾效率与集成度

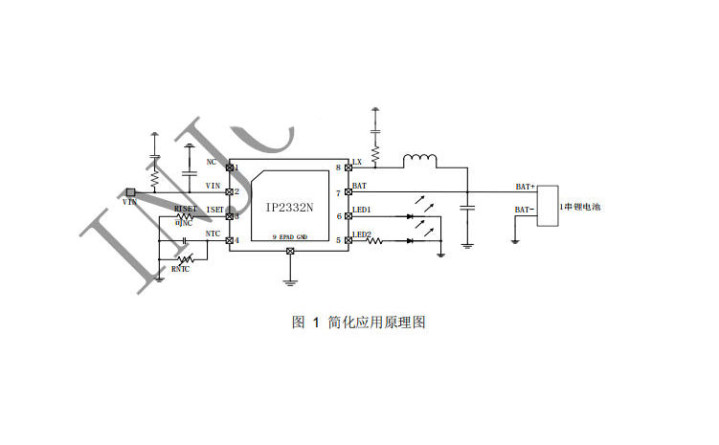

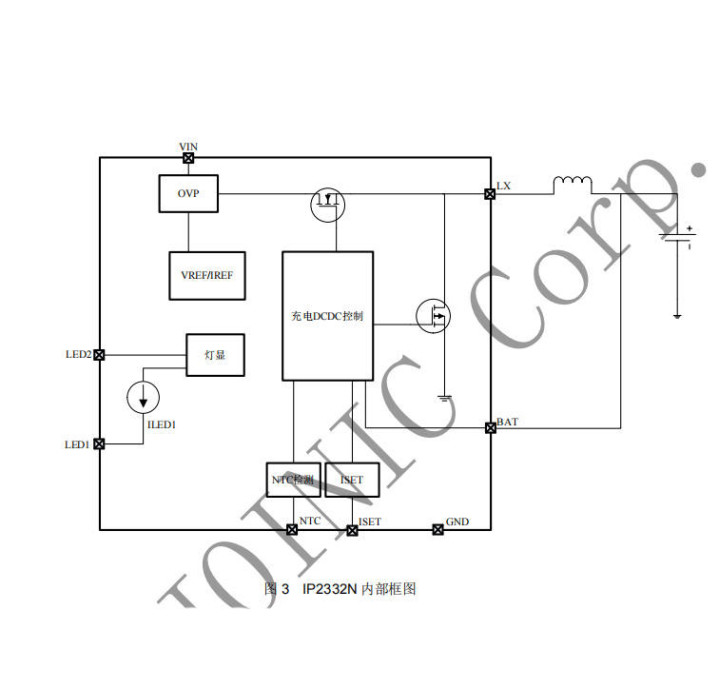

IP2332N采用同步开关降压架构，内置功率MOS管，仅需搭配电感、电容等少量外围器件即可构建完整充电方案。该设计有助于缩小PCB尺寸，降低BOM成本，适合对空间较为敏感的TWS耳机充电仓、智能手表等小型设备。其工作频率为500KHz，在5V输入、3.7V/2A条件下转换效率为92%，发热量相比线性充电方案有所降低，有助于在大电流充电场景下维持稳定运行温度。
二、性能参数：灵活适配多种应用需求
充电规格：最大充电电流为2.4A，支持通过外部电阻灵活调节，兼容标准锂电池（4.20V）及磷酸铁锂电池（3.5V-4.4V定制电压），可满足不同电池类型的充电需求。
输入兼容性：输入电压范围覆盖5V至30V，支持智能调节充电电流，适配主流Type-C接口等充电协议。
LED指示：支持2路LED灯显，其中LED1具备恒流输出功能，无需外接限流电阻，并可定制呼吸灯效果，LED2用于指示充电进程，有助于提升产品交互体验。
三、安全防护：多重保护设计，提升充电可靠性
IP2332N构建了从输入到芯片的多重保护机制：
输入保护：具备欠压、过压自动关断功能，有助于防止适配器异常对设备造成影响。
输出保护：过充保护可控制电池电压，有助于延长电池使用寿命。
温度保护：NTC温度监测支持5段式JEITA标准，在低温/高温条件下停止充电，中低温/中高温时动态调整充电电流或电压。
芯片级保护：具备过温关断、ESD 4KV防护，有助于芯片在多种环境下保持稳定运行。
低功耗设计：VIN=0时BAT端耗电小于2μA，有助于减少待机损耗。
四、应用场景：适配多种便携设备

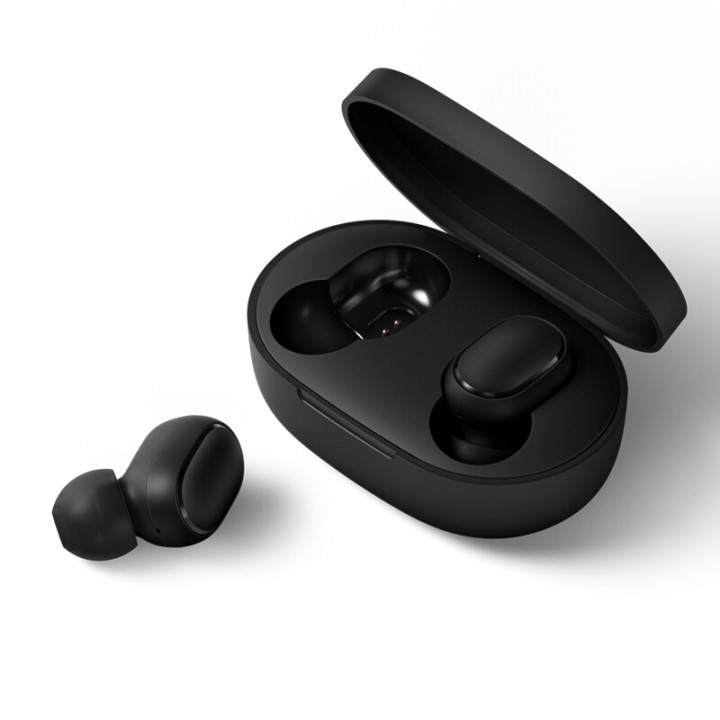

TWS耳机充电仓：为单节锂电池提供同步充电，支持快速补电。例如，某头戴降噪耳机搭载800mAh锂离子电池，通过IP2332N实现较长续航，其低功耗设计也有助于减少待机损耗。
智能穿戴设备：采用紧凑ESOP8封装，适合智能手表、手环等对空间要求较高的场景。

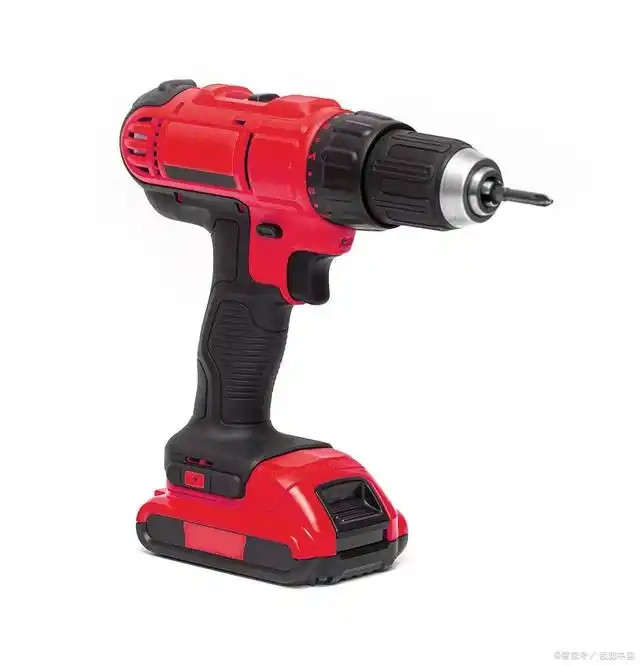

电动工具与便携设备：支持磷酸铁锂电池充电，适用于电动螺丝刀、测绘仪器等工具的电池组。
五、技术生态：支持多样应用
多协议兼容：支持PD3.0、AFC、FCP等快充协议，可自动申请快充以实现较高功率充电。
芯片协同：可与英集芯其他产品（如支持多串锂电池的IP2325/IP2326、升降压控制器IP2368）配合使用，为电动工具、相机电池等场景提供充电解决方案。
开发支持：提供技术文档与开发工具，有助于缩短产品开发周期，控制开发成本。
六、市场应用：多领域实践案例
IP2332N已应用于某品牌头戴降噪耳机H1S、绿巨能索尼FZ100 USB-C充电相机电池等产品。例如，在H1S耳机中，IP2332N通过高效充电与低功耗设计，实现较长续航与安全充电；在相机电池中，其支持USB-C接口直接充电，无需专用适配器，为用户带来便利。
结语：
随着AIoT设备不断普及，市场对高效、安全、紧凑的充电芯片需求持续增长。IP2332N凭借其技术特点与生态支持，为终端产品提供了一种可行的充电方案，也为开发者提供了降本增效的选项。无论是智能穿戴设备，还是需要较高充电效率的电动工具，IP2332N均可作为充电方案的选择之一。
